Introducción a Design Tools para SketchUp

Si acabas de crear una cuenta en Ébano | Design Tools para SketchUp y necesitas ayuda para emprezar, este artículo es para ti. Siguiendo nuestras instrucciones, podrás configurar las principales secciones de tu cuenta y sacar el máximo provecho del Design Tools.

Instalar el plugin

  1. Descarga el plugin, desde la siguiente página  (Presiona aquí 👈)
  2. Abre Sketchup
  3. En el menú superior ingresa en Extensiones – Administrador de extensiones
  4. Selecciona la opción – Gestionar que se encuentra en la parte superior del Administrador de extensiones
  5. En la sección inferior del Administrador de extensiones – Presiona el boton de Instalar extensión
  6. Selecciona el plugin que descargaste
  7. Y presionas abrir, esperas que se instale y el plugin estará instalado
  8. Cierra el Administrador de extensiones
  9. Cierra Sketchup
  10. Abre nuevamente Sketchup
  11. Y en el menú superior de Sketchup, selecciona la opción de Extensiones – Ébano BIM
  12. Podrás disfrutar del uso del plugin

Versiones de SketchUp y Sistema Operativo

  1. Nuestro plugin utiliza características especificas de las versiones de Sketchup 2023 , por lo que cualquier versión superior a SketchUp 2023 es soportada, en caso de disponer versiones anteriores te recomendamos actualizar para poder utilizar nuestro plugin.
  2. Utiliza una computadora con sistema operativo con Windows – Actualmente estamos realizando pruebas con MacOS

Personalizar tu perfil

Uno de los principales aspectos que consideramos en nuestra herramienta es la personalización para que se adapte a tus colores de marca. Para realizarlo ingresa en la sección de «Editar perfil»

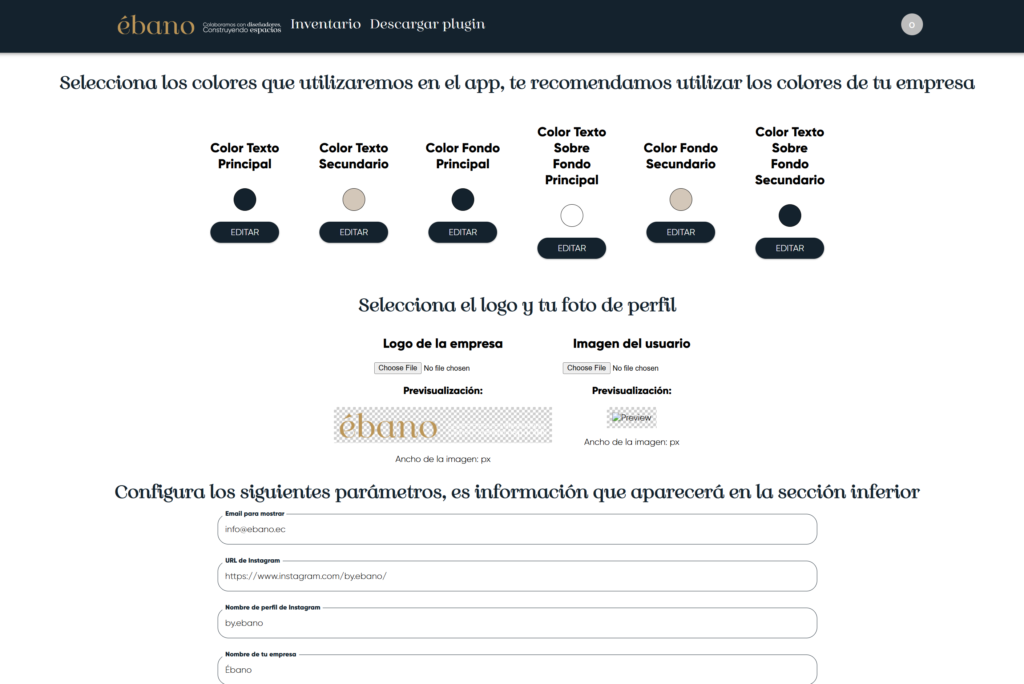

En esta sección podrás seleccionar los colores, el logo de tu marca, y tu imagen de usuario, junto con la información de contacto que aparecerá en los planos generados por la herramienta, si deseas utilizar una tipografía diferente buscalá en Google Fonts y solamente ingresa el nombre de la tipografía.

En esta sección podrás seleccionar los colores, el logo de tu marca, y tu imagen de usuario, junto con la información de contacto que aparecerá en los planos generados por la herramienta, si deseas utilizar una tipografía diferente buscalá en Google Fonts y solamente ingresa el nombre de la tipografía.

Uso del plugin

Presiona en Extensiones y selecciona «Ebano BIM»

Iniciar sesión

Inicia sesión ingresando tu correo electrónico y contraseña. Si ingresas los datos y el botón se queda gris presiona en cualquier seccion de la pantalla para que reconozca los datos ingresados, y posteriormente en el boton «Iniciar sesión»

Creación de proyectos

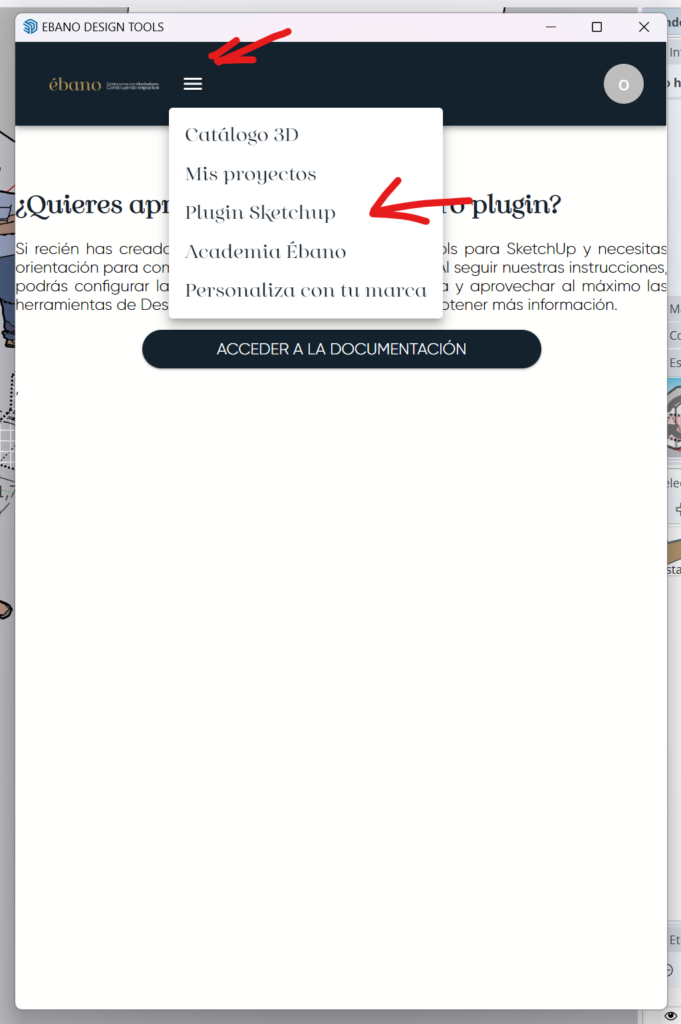

Presiona en el menú y selecciona la opción de Plugin Sketchup

En esta sección podrás administrar los Proyectos que tienes almacenados y crear nuevos. Primero crea un nuevo proyecto en el icono + y después selecciónalo en la lista desplegable

Creación de áreas en proyectos

Al igual que los proyectos, podrás crear áreas dentro del mismo. Primero selecciona el icono + para agregar un área y luego selecciónala, de la lista desplegable. TIP:En algunos proyectos necesitarás determinar la ubicación a la que pertenece un elemento, por ejemplo en una vivienda de 15 espacios, podrás crear diferentes áreas como Sala, Cocina, Comedor, Dormitorio. De esta forma podrás conocer el área a la que pertenecía un elemento en particular

Generación de planos del elemento

Despues necesitarás seleccionar el plano del elemento, esto nos permitirá indicarte donde se encontraba el elemento dentro del espacio,  tu puedes seleccionar únicamente el piso, o si prefieres tambien puedes seleccionar con paredes, todos estos elementos deben estar en 1 solo grupo y no deben estar ocultos.

Selecciona con un solo click el grupo y automáticamente el plugin lo detectará

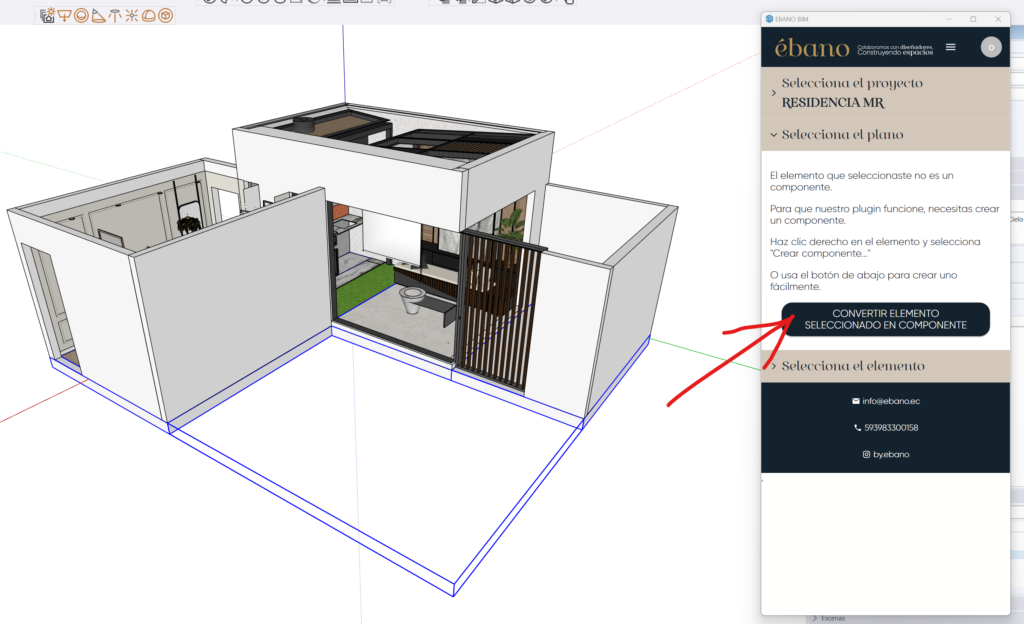

Nuestra herramienta únicamente utiliza componentes, por lo que te aparecerá la opción de convertir el grupo en componentes, presionalo y lo convertirá, o si prefieres puedes darle click derecho «Convertir en componente»

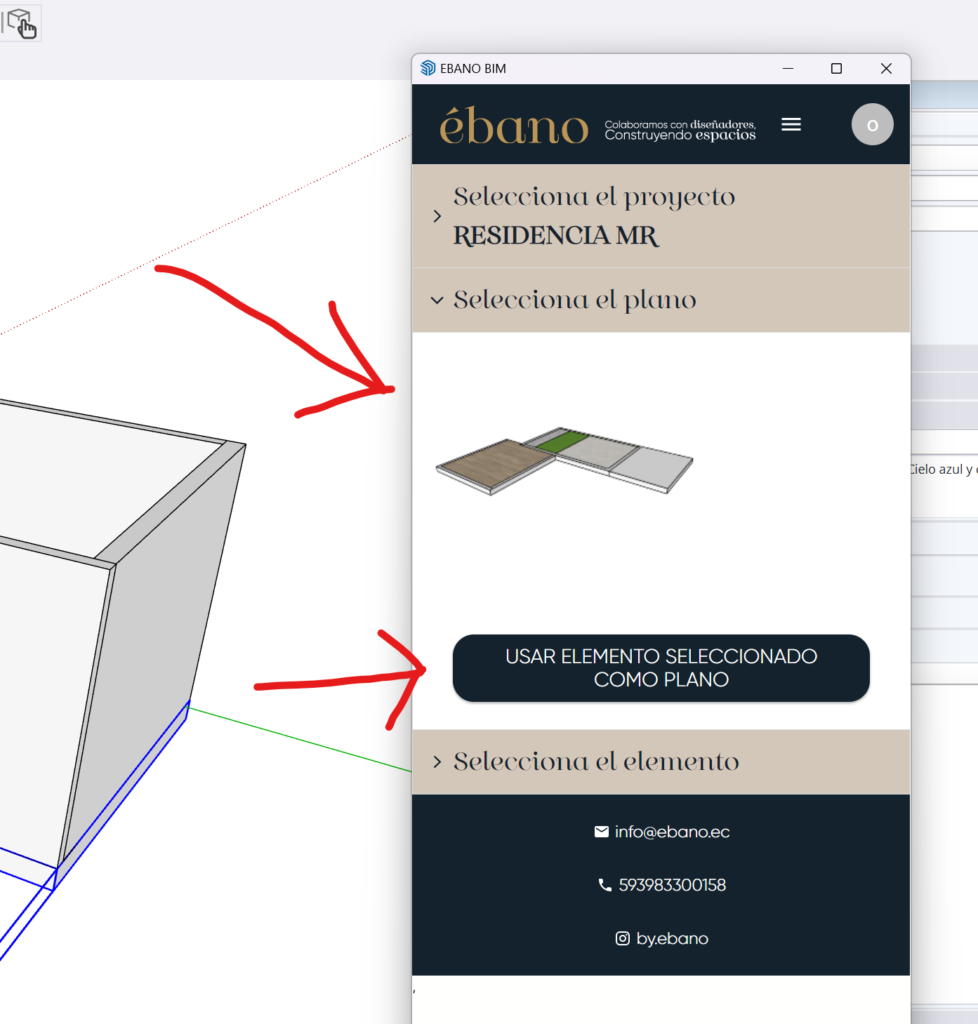

Despues podrás ver una previsualización de lo que se considerará como plano del elemento, si estas de acuerdo presiona en el botón «Usar elemento seleccionado como plano»

Por último deberás seleccionar el elemento que necesitas sacar planos y que sea parte del inventario, recuerda que únicamente trabajamos con componentes, si tienes un grupo al igual que los planos los podrás convertir desde nuestro plugin o presionando click derecho «Convertir en componente»

Ingresa la información necesaria, el único campo obligatorio es el nombre del elemento, el resto de campos son opcionales y dependerán de tu proceso de diseño, en casos que estos planos los enviarás a carpinteros, u cualquier otro profesional, te recomendamos detallar para mantener los detalles en un solo documento y puedan cotizar fácilmente

Después iniciará el proceso de envío del elemento, debes considerar que dependiendo el tamaño del mismo podrá demorarse más o menos (Ten cuidado con elementos que descargaste directo de plataformas o archivos de alta resolución para el plano, porque si el peso es mayor podría durar entre 5 a 10 minutos en enviar, para elementos generados manualmente el proceso normal debería durar 30 segundos) – Recuerda que estamos en una etapa de pruebas, por lo que si falla vuelve a intentarlo, si el fallo persiste escríbenos por WhatsApp para ayudarte directamente (Presiona aquí 👈)

Si desaparece el elemento o se oculta significa que se envío correctamente (No de preocupes siguen ahi pero ocultos, para verlos puedes presionar en el menú superior de Sketchup opción «Ver» – «Objetos ocultos») y podrás continuar subiendo más elementos o revisando el elemento.

Esta metodología de ocultar los elementos, te permitirá conocer cuando todo este enviado, es decir te enfocarás unicamente en lo que falta por enviarse, hasta que todo este vacío.

Los elementos pueden ser los que tu necesites, por ejemplo mobiliario, lámparas, puertas, paredes. TIP: Si necesitas determinar posteriomente tamaños de pintura en paredes, te recomendamos crear un objeto de poco espesor que haga referencia a una pared para posteriormente calcularla en el inventario.

Adicionalmente te aparecerá un mensaje que se actualizo en el servidor

Revisión de los elementos creados

Una vez finalices de enviar todos los elementos, podrás revisarlos, para lo cual presiona en el botón de «Ver inventario generado»

En este punto podrás agrandar la pantalla de trabajo, para lo cual podrás ampliar la pantalla para trabajar cómodamente, selecciona el proyecto que necesitas revisar

Podrás seleccionar la opción de URL pública o presionar en el botón de obtener elementos del proyecto. Si presionas URL pública se copiara en tu portapapeles, para revisarlo abre un navegador y pegalo

Opción de URL pública

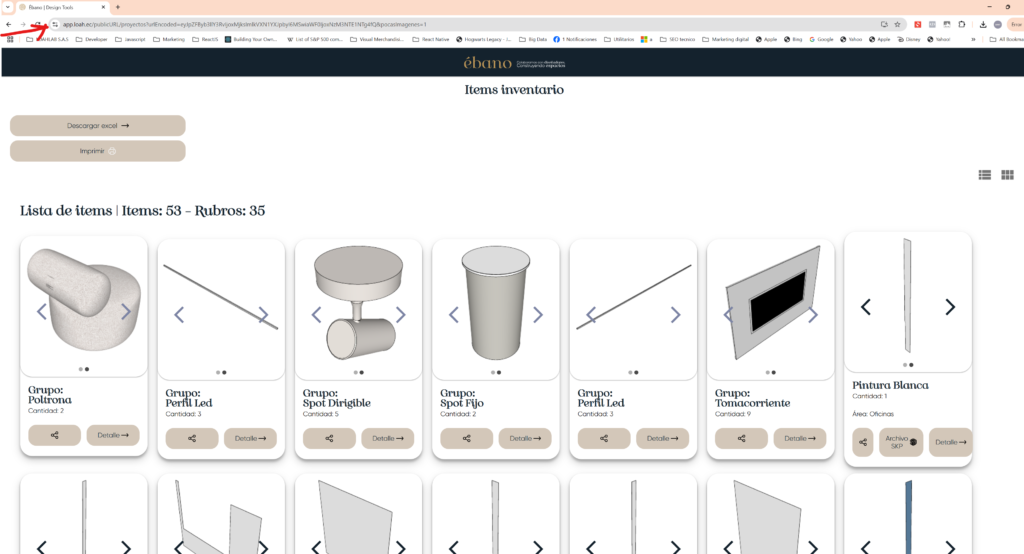

En este enlace podrás ver todos los elementos del proyecto, esta pensado para que puedas enviar a tu cliente o para tu propia organización, adicionalmente podrás descargar los elementos en formato SketchUp o ver mayor información de cada elemento.

También podrás descargar un archivo excel que te permitirá cotizar fácilmente

Opción "Obtener elementos del proyecto"

Esta opción te permitirá editar los elementos agregados, por ejemplo agruparlos o eliminarlos en caso que lo necesites.

Agrupar elementos

Muchas veces tendrás que agrupar elementos repetidos, por ejemplo 10 tomacorrientes, para realizarlo:

  1. Presiona en la casilla de selección todos los elementos iguales
  2. Se desplegará un menú para que ingreses el nombre del grupo
  3. Se agruparán (Considerá que solamente se pueden agrupar elementos con medidas iguales)

Revisar detalle del elemento

Para revisar toda la información creada del elemento presiona en el enlace para obtener más información
